不锈钢弹簧钢丝：304不锈钢弹簧钢丝、302不锈钢弹簧钢丝及其他牌号

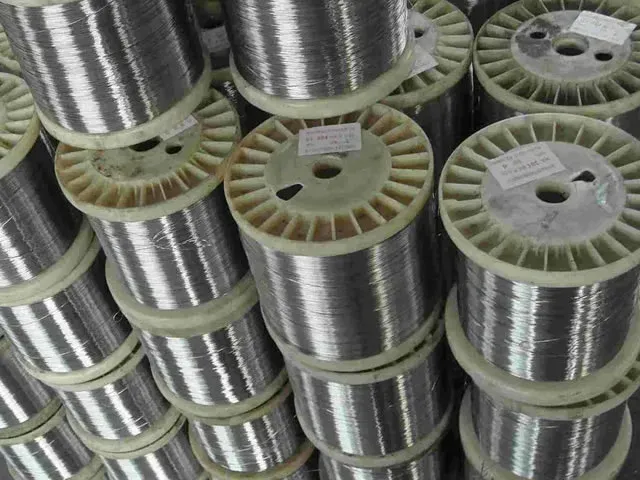

用于制造不锈钢弹簧的不锈钢丝，
线径 0.30 毫米，
卷绕式，
材质：SS 304

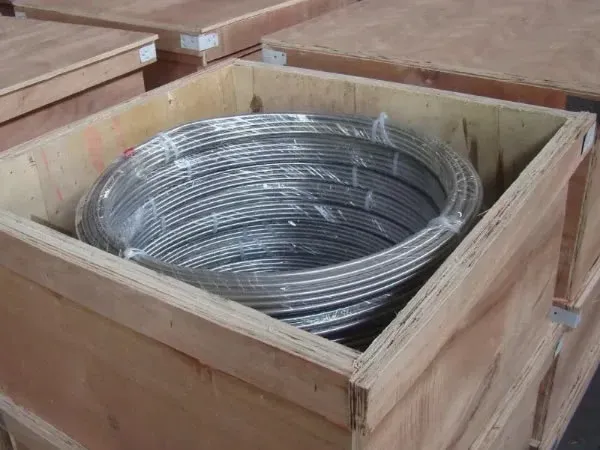

302不锈钢弹簧钢丝，
规格： 0.035
英寸，线径：302，
线长：3英尺

不锈钢弹簧钢丝
弹簧钢材质：SS
线径 Ø 4mm
化学成分：
% C : 0.55 – 0.65
% Si : 1.70 – 2.10
% S : 最大 0.035
% P : 最大 0.035
% Mn : 0.70 – 1.00
% Cr : 0.20 – 0.40
% Mo : 0.20 – 0.30

回火不锈钢弹簧钢丝

不锈钢弹簧钢丝比碳钢弹簧钢丝具有更高的耐腐蚀性。用于制造不锈钢弹簧的材料包括302、304、304L、316、316L不锈钢以及其他等级的不锈钢丝，也可根据特定应用需求提供其他等级的不锈钢丝。

特点：不锈钢弹簧丝表面均匀美观，线性稳定，铸造和螺旋性能优异，具有良好的弹簧制造成型能力。

工艺：不锈钢弹簧由经过淬火处理的不锈钢丝制成，具有最佳的耐用性和弹性，以及广泛的弹性范围和疲劳强度。

304不锈钢丝是一种通用型钢丝材料，具有弹性回火特性、光亮表面和高精度公差。我们的304弹簧钢丝符合美国材料与试验协会（ASTM）A33标准。

一般信息：
直径：0.7mm-15.0mm。
材质：316、304、201、202等。
包装：线圈、卷轴、捆扎、木箱等。
应用：按照JIS规范生产，具有稳定的线性度、优异的铸造和螺旋性能，可广泛用于轧制各种精密弹簧。

材料	化学成分
年级	C	硅	锰	P	S	尼	Cr	铜	莫	其他
201	0.15	1	5.5-7.5	0.06	0.03	3.5-5.5	16-18			N<0.25
130米/202	0.15	1	7.5-10	0.06	0.03	4.00-6.00	17.0-19.0			N≤0.25
301	0.15	1	2	0.45	0.03	6.0-8.0	16.0-18.0
302	0.15	1	2	0.45	0.03	8.0-10.0	17-19
302HQ	0.08	1	2	0.45	0.03	8.5-10.5	17-19	3.0-4.0
303	0.15	1	2	0.2	≥0.15	8.0-10.0	17-19		≤6.0
303Cu	0.15	1	3	0.2	≥0.15	8.0-10.0	17-19	1.5-3.5	≤6.0
304	0.08	1	2	0.045	0.03	8.0-10.0	18-20
304H	0.08	1	2	0.045	0.03	8.0-10.0	17-19
304HC	0.08	1	2	0.045	0.03	8.0-10.0	17-19	2.0-3.0
304HCM	0.08	1	2	0.045	0.03	8.0-10.0	17-19	2.5-4.0
304L	0.03	1	2	0.045	0.03	9.0-13.0	18-20
304M	0.06	1	2	0.045	0.03	8.9-10.0	18-20
304N1	0.08	1	2	0.045	0.03	7-10.5	18-20			1-0.25号
305	0.12	1	2	0.045	0.03	10.5-13	17-19
305J1	0.08	1	2	0.045	0.03	11-13.5	16.5-19
309S	0.08	1	2	0.045	0.03	12.0-15.0	22-24
301S	0.08	1.5	2	0.045	0.03	19-22	24-26
314	0.25	1.5-3	2	0.04	0.03	19-22	23-26
316	0.08	1	2	0.045	0.03	10.0-14.0	16-18		2.0-3.0
316Cu	0.03	1	2	0.045	0.03	10.0-14.0	16-18	2.0-3.0	2.0-3.0
316L	0.03	1	2	0.045	0.03	12.0-15.0	16-18		2.0-3.0
321	0.08	1	2	0.045	0.03	9.0-13.0	17-19			Ti≤5
410	0.015	1	1	0.04	0.03		11.5-13.5
416	0.15	1	1.25	0.06	≥0.15		12.0-14.0
420	0.26-4	1	1	0.04	0.03		12.0-14.0
410升	0.03	1	1	0.04	0.03		11.5-13.5
430	0.12	0.75	1	0.04	0.03		16-18
430华氏度	0.12	1	1.25	0.06	0.15		16-18
631(ji)	0.09	1	1	0.04	0.03	6.5-8.5	16-18			AL0.75-1.5

我们主要供应以下不锈钢弹簧丝，用于汽车弹簧、细弹簧丝及其他弹簧。

SUS304不锈钢弹簧丝，用于拉伸弹簧。
线径：0.8mm。
不锈钢丝 – SUS 304。
用途：拉伸弹簧。
尺寸：0.8mm。成分：
C：0.0720，
Si：0.3900，
Mn：1.2200
，P：0.0300
，S：0.0030 ，
Ni：8.4300
，Cr：18.000。
抗拉强度(N/nm^2)：1650.0~1900.0

AISI302不锈钢弹簧钢丝，冷拔光亮表面

线径/毫米	表面处理	抗拉强度 – MPa（±100）
0.20	抛光	2550
0.25	抛光	2550
0.30	抛光	2550
0.40	抛光	2550
0.40	不透明（CWC）	2400
0.45	抛光	2400
0.50	抛光	2400
0.50	不透明（CWC）	2400

冷拔不锈钢弹簧钢丝的供应质量如下：
» 直径 0.60mm (±0.010mm) 的不锈钢弹簧钢丝，符合 BS 2056-Type 302S26 I 级标准。卷筒冷拔光亮普通 AISI 302 DIN 1.4310。
» 直径 0.011 英寸 (0.279mm) ±0.0003 英寸的不锈钢弹簧钢丝，符合 ASTM A228 – 83 标准，音乐弹簧级。钢制音乐弹簧钢丝，符合 BS5216; 1975 标准。钢制弹簧钢丝，符合 DIN 17223/D (B4) 标准。
» 直径 0.024 英寸 (0.609mm) ±0.0003 英寸的不锈钢弹簧钢丝，符合 ASTM A228-83 标准，音乐弹簧级。钢制音乐弹簧钢丝，符合 BS 5216; 1975
» 不锈钢弹簧钢丝，直径 0.3mm (±0.008mm)，符合 BS 2056 标准，302S26 型 I 级，卷装冷拔光亮普通型。
» 不锈钢弹簧钢丝，直径 0.4mm (±0.008mm)，符合 BS 2056 标准，302S26 型 I 级，卷装冷拔光亮普通型，符合 AISI 302-DIN 1.4310 标准。

AISI 302不锈钢弹簧钢丝

年级	尺寸（毫米）	包装	T/S(N/mm2)	表面
AISI 302	0.25	DIN200	2200-2470	明亮的
AISI 302	0.30	线圈	2200-2470	明亮的
AISI 302	0.35	线圈	2200-2470	明亮的
AISI 302	0.40	线圈	2150-2400	涂层
AISI 302	0.45	线圈	2150-2400	涂层
AISI 302	0.50	线圈	2100-2200	明亮的
AISI 302	0.50	线圈	2100-2200	涂层
AISI 302	0.60	线圈	2100-2200	涂层
AISI 302	0.70	线圈	1950-2250	涂层
AISI 302	0.80	线圈	1950-2250	涂层
AISI 302	0.90	线圈	1950-2250	涂层
AISI 302	1.00	线圈	1900-2200	涂层
AISI 302	1.10	线圈	1900-2200	涂层
AISI 302	1.20	线圈	1850-2150	涂层
AISI 302	1.30	线圈	1900-2000	涂层
AISI 302	1.40	线圈	1800-2100	涂层
AISI 302	1.50	线圈	1800-2100	涂层
AISI 302	1.60	线圈	1750-2050	涂层
AISI 302	1.70	线圈	1750-2050	涂层
AISI 302	2.00	线圈	1700-1950	涂层
AISI 302	2.20	线圈	1700-1950	涂层
AISI 302	2.50	线圈	1650-1900	涂层
AISI 302	3.00	线圈	1600-1850	涂层
AISI 302	3.50	线圈	1550-1850	涂层
AISI 302	4.00	线圈	1550-1850	涂层
AISI 302	5.00	线圈	1550-1850	涂层
AISI 302	6.00	线圈	1550-1850	涂层

不锈钢弹簧钢丝卷，AISI-302 (1Crl8Ni9) 钢丝，

线径：1.45 ^+0.02 _-0.03 毫米
，包装：5 公斤/卷，
材料名称： 冷拔不锈钢弹簧钢丝，
材料等级：  1Crl8Ni9 (AISI 302)，
产品状态： 冷拔

生产条件：

• 线材应采用电弧炉熔炼工艺制造，或采用真空氧脱碳转炉（VODC）联合其他熔炼工艺。
• 线材应采用冷拔工艺制造，并以冷拔状态交付。
• 每批线材的尺寸、炉号（包括热处理编号）、直径和交付条件应保持一致。
• 外观和尺寸检验应逐卷进行。 • 线材应呈卷状，且卷绕整齐。 打开线卷时，
线材不得松散、扭曲或呈 “8”
字形。 • 线材表面不得有结痂和焊缝。

化学成分（重量百分比）：

元素	C	锰	P	S	硅
内容	≤0.12	≤2.0	≤0.045	≤0.03	≤1.0
元素	Cr	尼	N	合作	H
内容	17.0-19.0	8.0-9.5	≤0.10	≤0.12	≤0.0012

方面：

• 线径	Ø1.45 +0.02 -0.03	• 椭圆率	≤ 0.04毫米
• 粗糙度	Ra 6.3 μm	• 椭圆度	≤ 0.05毫米
• 圆度	≤ 0.025毫米

机械性能：

• 机械性能测试应满足以下要求： • 拉伸试验：室温下
极限抗拉强度 (R_{_m}) 应在 1800-1990 MPa 范围内。 • 弯曲试验：线材的弯曲次数应至少为 7 次。
• 缠绕试验：缠绕试验中，线材应自身缠绕成轴状；试验后，线材应无断裂或裂纹。
• 均匀性试验：首先，将线材缠绕在直径为 Ø6.4mm 的轴上，形成紧密缠绕的弹簧；缠绕后，将弹簧拉伸至其缠绕长度的四倍，以形成永久变形；试验后，弹簧的跨距应保持均匀。
• 抛掷试验：从线材上剪取一个线圈或环，并将其抛掷到地面上；试验后，线圈或环应平铺在地面上，不得弹起或出现波浪状变形。

晶间腐蚀性能：

样品在650℃下敏化2小时。
未发生晶间侵蚀。

无损检测：

• 线材表面应光亮、洁净、无污染，且表面不得有擦痕、重叠、氧化皮、裂纹、凹坑、划痕等缺陷。
• 允许存在少量局部拉痕等，但深度不得超过0.03mm。
• 每卷线材的表面质量均应使用肉眼或放大倍数不超过5倍的放大镜进行检查。

认证：

所有必要的测试/加工认证，以确保材料符合规格，但认证数量不得少于上述认证：

• 采购订单号
• 数量
• 批号
• 电线交货状态
• 化学成分
• 熔炼方法
• 冷加工工艺
• 尺寸检验
• 机械性能
• 表面质量检验
• 复检结果（如有）

复审：

• 在抽样检验中，如果任何项目的样品结果不符合要求，则应取双份样品对该项目进行复检。
• 如果复检结果仍不合格，则该批次产品将被拒收。

包装及交付条件：

• 在电线搬运、运输和储存过程中，包装应防潮并能防止污染。
• 每卷电线应贴有标签，标签内容包括：
产品名称、钢材品牌、炉号、尺寸、重量、生产日期和制造商名称。

适用标准：

• ASTM A 313 / A 313 M • PC8-FA-1-4
• ASTM A 751
